Soluções Técnicas em Filtração de Gases

Tipos de Filtros Aplicados

• Filtros de Partículas (sólidos): Retêm impurezas como poeira, pó preto comuns em redes de gás natural, Óxido de ferro, areia e outros contaminantes secos.

• Filtros Coalescentes: Separação de névoas líquidas (água, óleo, condensados) presentes no fluxo gasoso.

• Filtros de Carvão Ativado: Remoção de odores e compostos orgânicos voláteis.

• Filtros Bacteriológicos: Aplicados principalmente no tratamento de biogás/biometano para remoção de colônias microbianas.

• Filtros Magnéticos (com bastão): Captura de partículas metálicas, como óxidos de ferro (magnetita e hematita).

• Filtros Multicamadas: Integração de estágios de filtração sólida e coalescente para máxima eficiência.

GÁS NATURAL

Aplicações: Unidades de processamento (UPGNs), city gates, estações de compressão, skid de medição e cogeração.

• Filtração de Partículas:
  Filtro tipo Cesto Metálico ou Filtro cartucho com elementos em tela de aço inox ou em microfibra de vidro.
  Exemplo: proteção de válvulas reguladoras e instrumentos contra incrustações.



• Filtração Coalescente:
  Separação de névoas de óleo, condensado de hidrocarbonetos e água.
  Exemplo: uso de filtros coalescentes em skids de medição para evitar a contaminação dos cromatógrafos.



• Soluções Avançadas:
  Sistemas duplex para operação contínua e unidades com drenagem automática e diferenciais de pressão.

BIOMETANO

Aplicações: Unidades de purificação, compressores, linhas de injeção na rede.

• Filtração de Partículas:
  Eliminação de pó preto e resíduos sólidos pós-purificação.
  Elementos em polipropileno fundido ou malha inox, com grau de retenção de até 1 μm.



• Filtração Coalescente:
  Essencial para remover traços de umidade e gotículas de óleo lubrificante dos compressores.
  Exemplo: filtro coalescente de alta eficiência (99,999% @ 0,3 μm) com carcaça em aço inox 316L para áreas classificadas.



• Soluções Complexas:
  Integração com sistemas de secagem por membrana ou PSA, utilizando pré-filtros e pós-filtros coalescentes para garantir a pureza do gás.

Modelos de Elementos Filtrantes

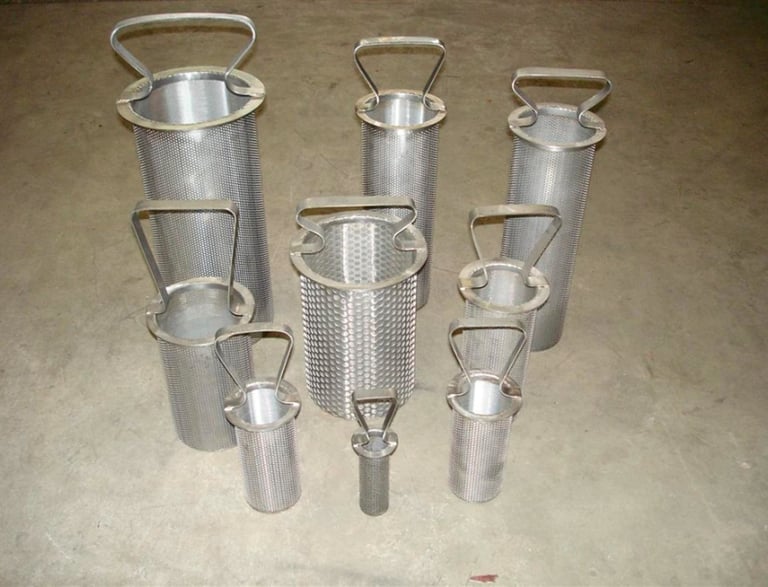

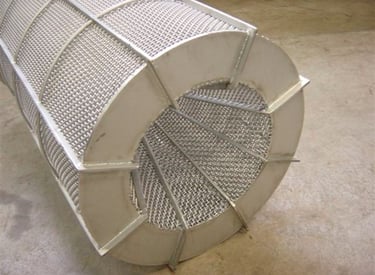

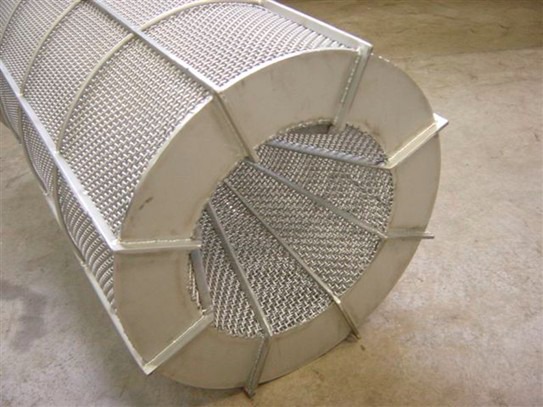

Tipo Cesto Inox (tela de aço inox)

Alta vazão, retenção de partículas de até 10 µm.

Maior área filtrante, retenção de 50 até 10 µm.

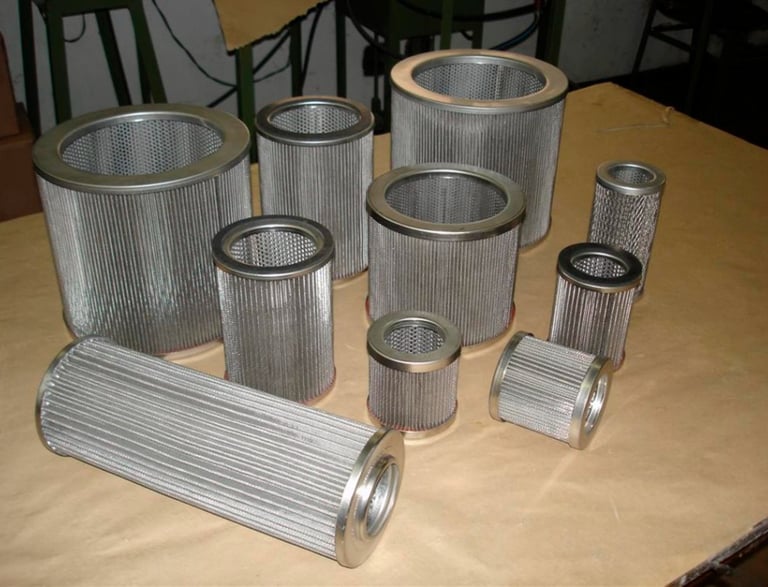

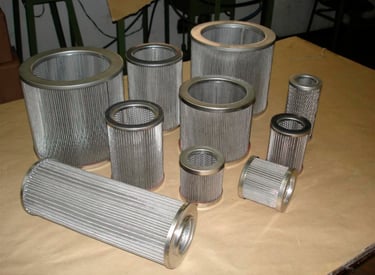

Tipo Cartucho Plissado (Celulose ou Inox)

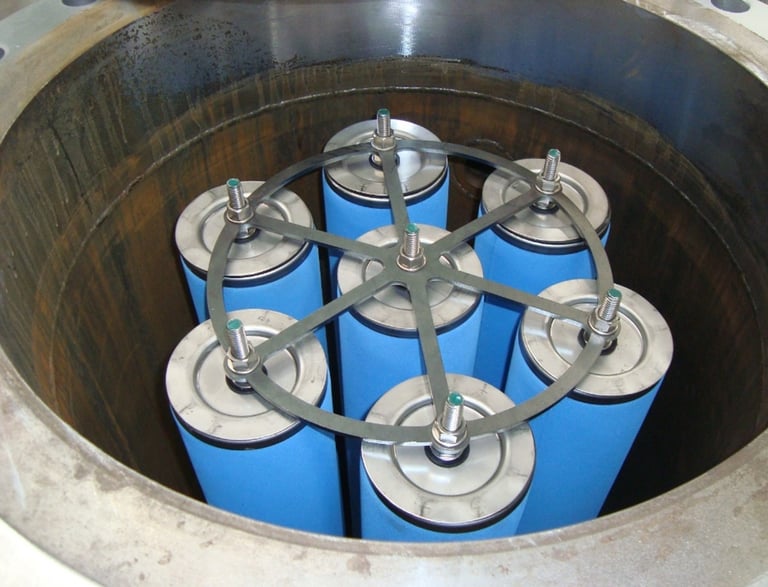

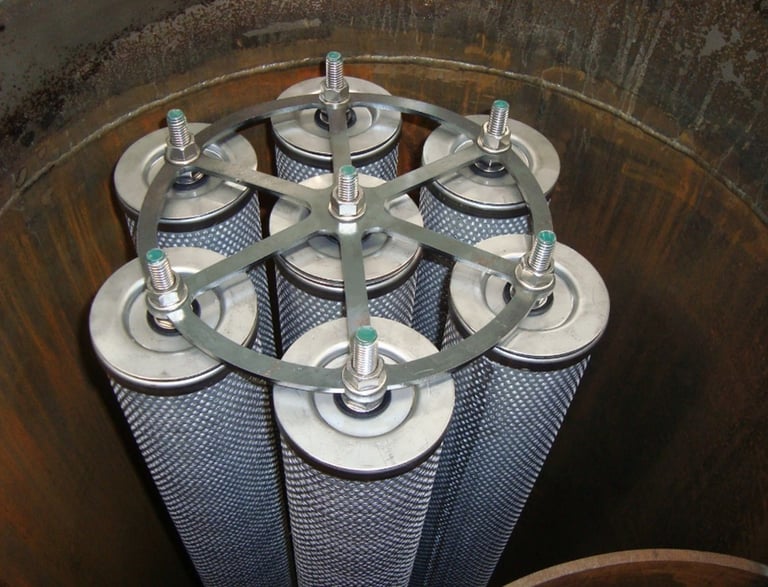

Cartucho Coalescente

Retenção de névoas a partir de 0,1 µm, com eficiência superior a 99,9%.

Usado em conjunto com filtros tipo cesto ou coalescentes.

Elemento com Bastão Magnético

Elemento Bacteriológico

Aplicado principalmente na purificação final do biometano. Eficiência ≥ 99,99%.

Meios Filtrantes e Materiais

Inox 304/316L: Para aplicações de alta temperatura, pressão e ambiente corrosivo.
Celulose Tratada: Custo-benefício em aplicações com baixa umidade e menor agressividade.
Fibra de Vidro / Microfibra: Alta eficiência para filtração fina e coalescência.
Poliéster / Polipropileno: Laváveis e reutilizáveis, aplicados em estágios primários.
Carvão Ativado: Para tratamento de odores e compostos orgânicos.

Especificações Técnicas

Parâmetro

Faixa Atendida

Pressão de Operação

de 0,5 bar até 200 bar

Temperatura de Operação

Classes de Retenção

Conexões

Diâmetros Nominais (DN)

Certificações

-20°C até +120°C

de 100 µm até 0,01 µm

Rosqueadas (BSP/NPT), Flangeadas

DN25 até DN600

ISO 9001, ASME, NR-13, API
(sob demanda)

Diferenciais Construtivos

• Sistema de fechamento rápido tipo anel segmentado ou parafusado.

• Construção sob medida para gás natural, biogás e biometano.

• Dimensões padronizadas que facilitam retrofit em instalações existentes.

• Elementos filtrantes em estoque para pronta entrega.

• Opcional: elementos laváveis ou de alta durabilidade em tela de aço inox.

Suporte Técnico e Serviços

Para cada aplicação, oferecemos suporte técnico para definição da solução mais adequada conforme vazão, pressão, compatibilidade química e nível de pureza exigido.

Assistência técnica em todo o Brasil, com equipe de engenheiros especializados em processos gasosos.

Centro de Treinamento para capacitação de operadores, técnicos e engenheiros.

Programas de manutenção preventiva, corretiva e retrofit de sistemas antigos.

GÁS NATURAL

Aplicações: UPGNs, city gates, estações de compressão, skids de medição.
Destaque: Sistemas duplex com monitoramento remoto de pressão diferencial (differential pressure).

Solução Recomendada:

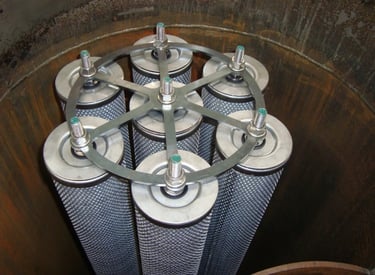

Cesto/Cartucho/Multielemento

Meio Filtrante:
Inox/ Microfibra de vidro

Exemplo de Aplicação:
Proteção de válvulas e cromatógrafos

Tipo de Filtração:
Particulada

Tipo de Filtração:
Coalescente

Solução Recomendada:

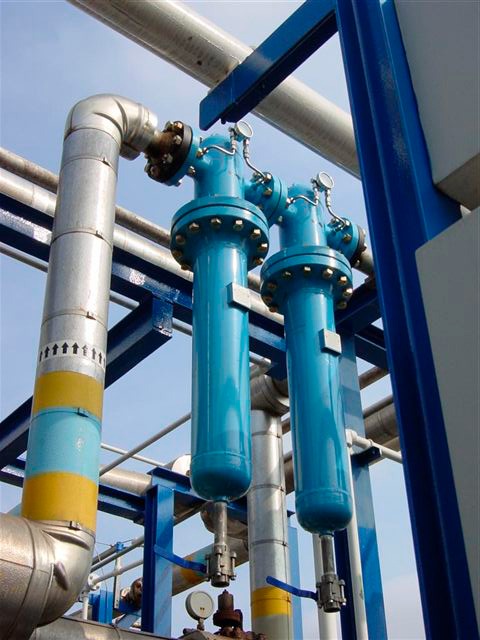

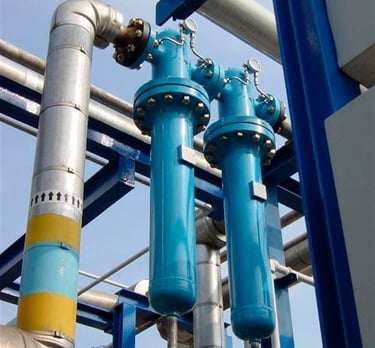

Coalescedor vertical com drenagem

Meio Filtrante:
Fibra de vidro hidrofóbica

Exemplo de Aplicação:
Remoção de óleo/condensado

Aplicações

BIOMETANO

Aplicações: Compressores, injeção em rede.

Solução Recomendada:
Filtro plissado

Meio Filtrante:
Inox / PP / PES

Exemplo de Aplicação:
Retenção de pó

Tipo de Filtração:
Particulada

Tipo de Filtração:
Coalescente

Solução Recomendada:
Coalescedor de alta eficiência (0,1 μm)

Meio Filtrante:
Fibra de vidro + camada oleofóbica

Exemplo de Aplicação:
Proteção de analisadores e sensores

GASES ESPECIAIS

Aplicações: Gases puros – H₂, O₂, CO₂, N₂, Ar, He – indústrias farmacêutica, eletrônica e laboratorial.
Diferencial: elementos com acabamento polido e baixa liberação de partículas (low extractables).

Solução Recomendada:
Filtros de linha compactos

Meio Filtrante:
Inox (classe 5 μm)

Exemplo de Aplicação:
Filtração em linhas de gás puro

Tipo de Filtração:
Particulada

Tipo de Filtração:
Coalescente

Solução Recomendada:
Coalescedor polido para uso estéril

Meio Filtrante:
Fibra + PTFE FDA

Exemplo de Aplicação:
Instrumentação analítica de alta precisão
